SkyEcho – 面向应用的雷达数据可视化软件
发布日期:2021年05月26日 10:23   发布者:富斯德   浏览次数:148

       QX天气雷达数据处理软件是一款用于雷达降水数据的可视化软件,可以将雷达数据直观地显示给用户,大大降低了解读的专业性,并且最大程度降低了雷达降水数据的误读和误解。




QX天气雷达处理软件 的应用案例




QX-60 栾川天气雷达监测 某日图像:

洛阳C波段雷达反射率图-6月28.jpg            栾川X波段雷达反射率图-6月28.jpg            叠加对比-6月28.jpg
C 波段雷达反射率图            X 波段雷达反射率图            叠加对比


QX-60 栾川天气雷达监测 某日图像:

洛阳C波段雷达反射率图-6月30.jpg            栾川X波段雷达反射率图-6月30.jpg            叠加对比-6月30.jpg
C 波段雷达反射率图            X 波段雷达反射率图            叠加对比




栾川降雨监测:X- 波段雷达与站点数据对比

          案例A

         案例B

雨量等值面图1-6月28.jpg            雷达图1-6月28.jpg            雨量等值面图1-6月30.jpg            雷达图1-6月30.jpg
雨量等值面图2-6月28.jpg            雷达图2-6月28.jpg            雨量等值面图2-6月30.jpg            雷达图2-6月30.jpg
雨量等值面图            雷达图            雨量等值面图            雷达图

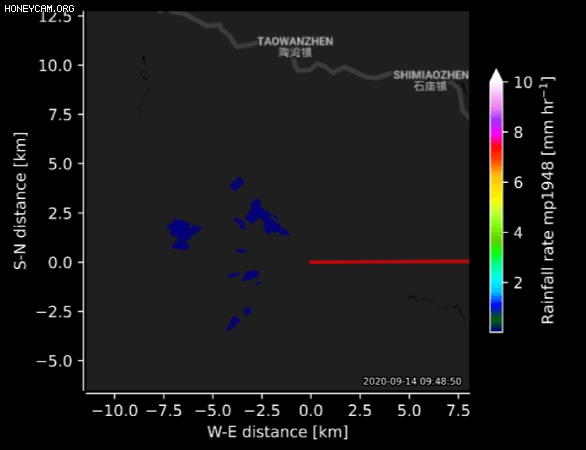

某日栾川微降雨实时监测成果

Honeycam 2021-05-26 17-25-57.gif




QX 雷达处理软件的数据成果

产品 / 服务


基于光谱偏振雷达坐标系中的雷达数据处理

界面

SW1 X-波段雷达处理器 V1            反射率(ZH/ZV)            CF / 径向 NetCDF 数据格式
差分反射率(ZDR)            Lat / 雷达产品矢量图 (WGS84坐标)
径向速度(Vr)            图像格式 JPG 或 PNG
频谱宽度(W)            数据转换 FTP
微分传播相位(Phi_DP)            雷达状态日志(可选择邮件提醒)
差分传播相位移率(KDP)
线性退极化比(LDR)

雷达产品


可视化选择


反射率纠正            平面位置指示器(PPI)
降雨强度计算(in mm/h)
更多软件功能扩展            等高平面位置指示器(CAPPI)            累计降雨量计算(1h/24h)

数据质量等级分层            距离-高度指示器(RHI)

邮件提醒            时间-距离指示器(TRI)

产品 / 服务

描述


SW2 实时降水分类            种类:融化层识别、水文气象分类:小雨、中雨、雪、冰雹
SW3 降雨雷达预报            只有 X- 波段雷达数据中可实现降雨预报功能
SW4 实时在线可视化观测            GIS 兼容层创建(在 WGS84 坐标系中才能根据客户需求设置数据格式)
SW5 通过手机app私密查看            客户可通过手机 app 登录私人账户查看雷达降雨数据
更多软件功能扩展            多雷达联合数据获取            经典脉冲对处理替代光谱处理

多雷达联合多普勒风向探测            附加算法

细小颗粒物分布探测            附加数据格式或可视化
